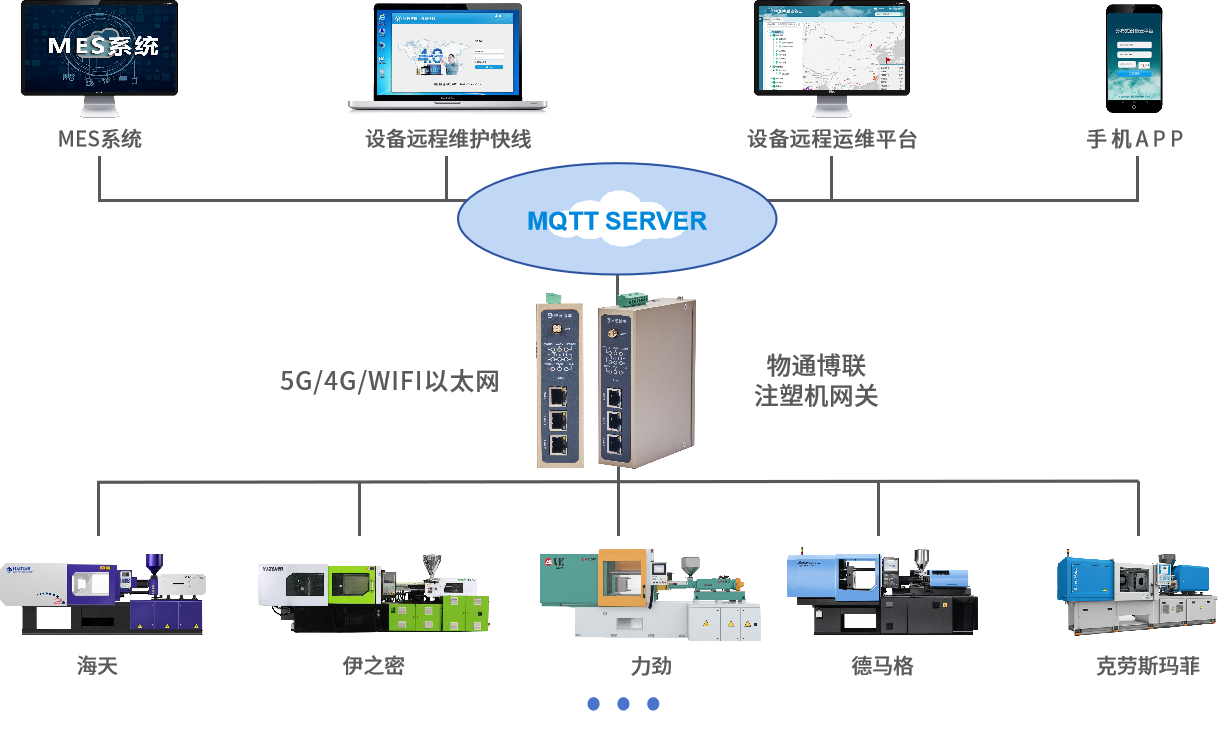

k豆kdpay钱包AI注塑机网关是一款针对注塑机实现数据采集的设备，主要用于解决注塑机等传统生产设备的数据采集、远程监控和信息化管理问题，网关支持各种注塑机的私有协议和其他工业标准协议（弘讯、科强、KEBA、恩格尔、住友、日精……），可以实现各种注塑机设备联网、数据采集，实时传输注塑机注射压力、油温、模具温度、注射速度等数据到本地服务器、云平台、MES、ERP等等，为制造业数字化转型给予了强大支持。

今天我们来介绍一下如何顺利获得顺利获得k豆kdpay钱包AI工业智能网关采集科强注塑机数据采集。





操作步骤



1



网关安装、配置上网方式

1、网关安装

2、网络配置

网关作为一个远程云网关设备，网络功能是其最基础也是最重要的功能之一。k豆kdpay钱包AI网关支持所有的广域网上网方式，用户可以选择其中一种进行联网并且有且只能开启一种上网方式。



*具体安装配置过程可以查看网关使用手册



2



数采配置



1. 添加设备

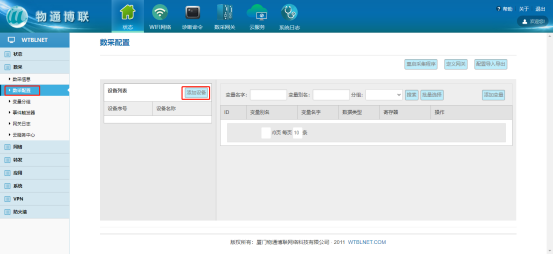

登录网关管理界面，点击数采->数采配置->添加设备。

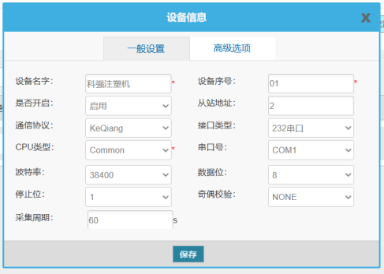

 输入设备名称（任意），设备序号（任意，注意同一网关下的设备序号不能重复），从站地址（设备站号），通信协议（KeQiang，根据注塑机型号选择），接口类型（232串口），串口号（连接网关端串口号），以及串口参数（一般注塑机默认波特率是38400，数据位8，无校验，停止位1），采集周期根据自身需求设置，然后点击保存。





2. 添加变量

根据注塑机点表，添加需要采集的数据点，可以单个添加，也可以批量导入Excel。







 填写点位相关信息，变量名（任意），变量别名（任意），变量类型（根据点位数据类型选择，具体可查看网关支持的数据类型），寄存器类型（固定选择RT）以及寄存器地址（按照注塑机点位表填写，例如工作模式对应寄存器地址0），然后点击保存。

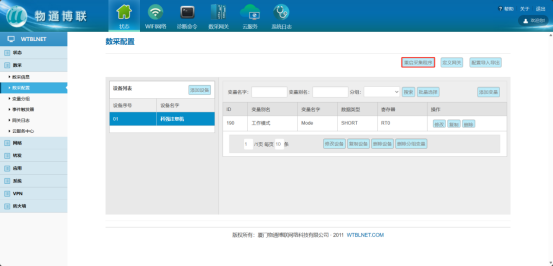

 重启采集程序

新增/修改配置后，需要点击重启采集程序，使新的配置生效。

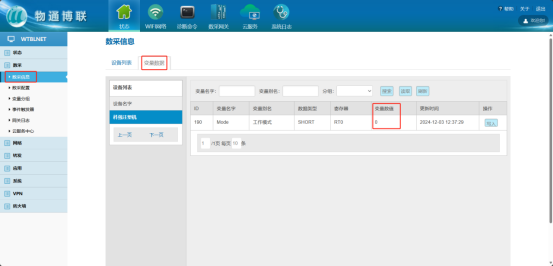

 查看数采信息

等待右下角弹出成功提示框后，点击“数采信息”->“变量数据”，即可在“变量值”一列查看采集结果。







 错误诊断

若采集的数据值为“NULL”，请排查接线是否正常，核对数采配置中设备通讯参数与变量参数信息是否正确。

若采集的数据值不正确，请核对变量类型及对应类型地址范围是否正确。



3



云服务配置



中心类型

（1）IOT数据云平台：为我司公网地址，数据可上传至我司IOT平台进行数据监控以及远程维护、远程部署配置。



（2）IOT数据接入云：数据不上传我司IOT平台，仅进行网关端远程维护处理。



（3）开放IOT平台：适用于客户自行开发云平台，我司给予的网关上报MQTT协议JSON格式的协议开发文档。



（4）第三方平台设备接入：例如阿里云、华为云、百度云等第三方设备接入平台，网关已开发好适配此类第三方平台的物模型接入，例如华为云，填写相关连接参数，配置内容，即可将数据上传至华为云IOT设备接入模型中（网关支持的第三方接入云，都有详细的配置手册）。

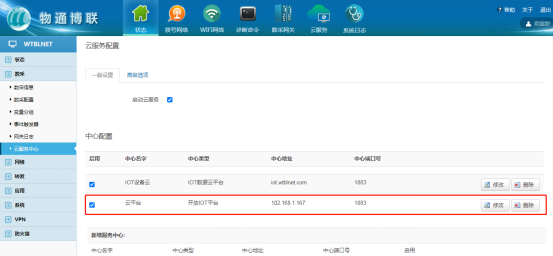

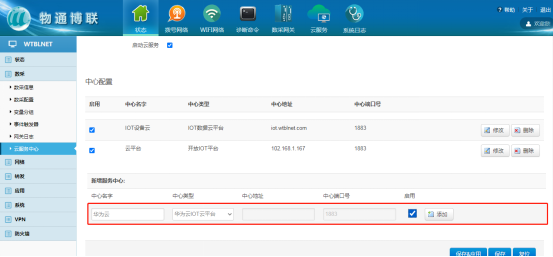

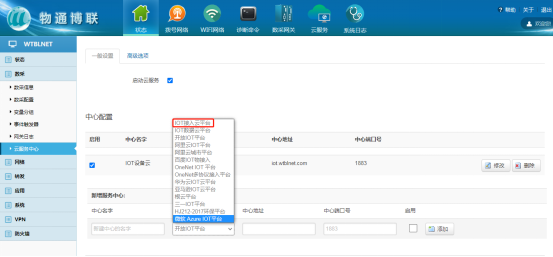

选择第三方设备接入平台类型，勾选启用，点击添加；

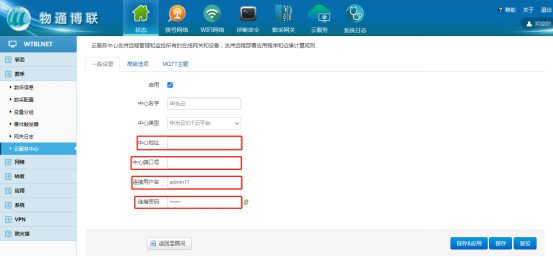

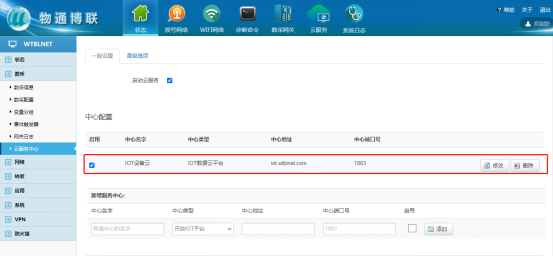

 点击修改后进入中心配置界面，填写对应的MQTT连接参数；

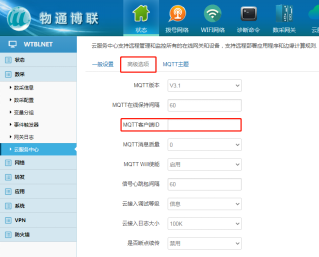

在高级选项中配置MQTT客户端ID连接参数，填写完毕后保存并应用。





*更详细步骤说明，可查看k豆kdpay钱包AI操作手册文档或咨询k豆kdpay钱包AI工程师
